MTU-betriebene Dieselgeneratorsätze: Wichtige Spezifikationen für große Energiesysteme
Oct 22, 2026
Ein 2.000-kVA-Notstromgerät wird nicht anhand seines Typenschilds beurteilt. Es wird in den Sekunden nach dem Schließen des Übertragungsschalters beurteilt, wann eine Datenhalle, ein Krankenhausblock oder eine Prozesslinie ihre gesamte Last in einem Schritt auf den Generator wirft. Entweder absorbiert das Gerät diesen Block innerhalb der ISO 8528-5-Grenzwerte, oder der Leistungsschalter löst aus und der Standort verliert zweimal an Strom.
MTU-betriebene Dieselgeneratoren liegen an der Spitze der landgestützten Leistungspalette, und die Spezifikationen, die ein funktionsfähiges Paket von einem teuren Fehler trennen, sind eher elektrischer und thermischer als mechanischer Natur. Nachfolgend finden Sie die Motorenfamilien, die Zahlen, die in eine Bestellung gehören und die Punkte, an denen bei Großprojekten am häufigsten schief geht.
Was zählt als MTU-Dieselaggregat?
Ein MTU-Dieselgeneratorsatz ist eine kompakte Einheit, die um einen MTU-Dieselmotor von Rolls-Royce Power Systems herum aufgebaut ist, an einen Synchrongenerator auf einem gemeinsamen Grundrahmen gekoppelt ist und von einem integrierten Steuerungssystem gesteuert wird. Alle anderen Komponenten werden entsprechend der Motorleistung dimensioniert, nicht umgekehrt.
Ein Aggregat ist nur dann korrekt bewertet, wenn drei Werte bei demselben Lastpunkt und derselben Umgebungstemperatur angegeben werden: die Motorleistung gemäß ISO 3046, die Generatorleistung gemäß ISO 8528-1 als COP, PRP oder ESP und die Generatorleistung gemäß IEC 60034-1. Ein Datenblatt, in dem nur eines der drei aufgeführt ist, kann nicht mit einem anderen verglichen werden.
Die Energieerzeugungslinie der MTU besteht aus drei Familien mit den Bezeichnungen Baureihe 1600, Baureihe 2000 und Baureihe 4000. Das elektronische Motormanagement dosiert die Kraftstoffzufuhr über den gesamten Lastbereich, und die größeren Zylindervarianten der Baureihe 4000 verfügen über eine Common-Rail-Einspritzung mit zweistufiger Turboaufladung. Das praktische Ergebnis ist ein spezifischer Kraftstoffverbrauch zwischen 195 und 215 g/kWh bei Nennlast und ein Schmierölverbrauch von weniger als 0,3 Prozent des Kraftstoffverbrauchs, was bei 4.000 Stunden im Jahr im Hauptbetrieb weitaus wichtiger ist als bei 200 Stunden im Bereitschaftsbetrieb.

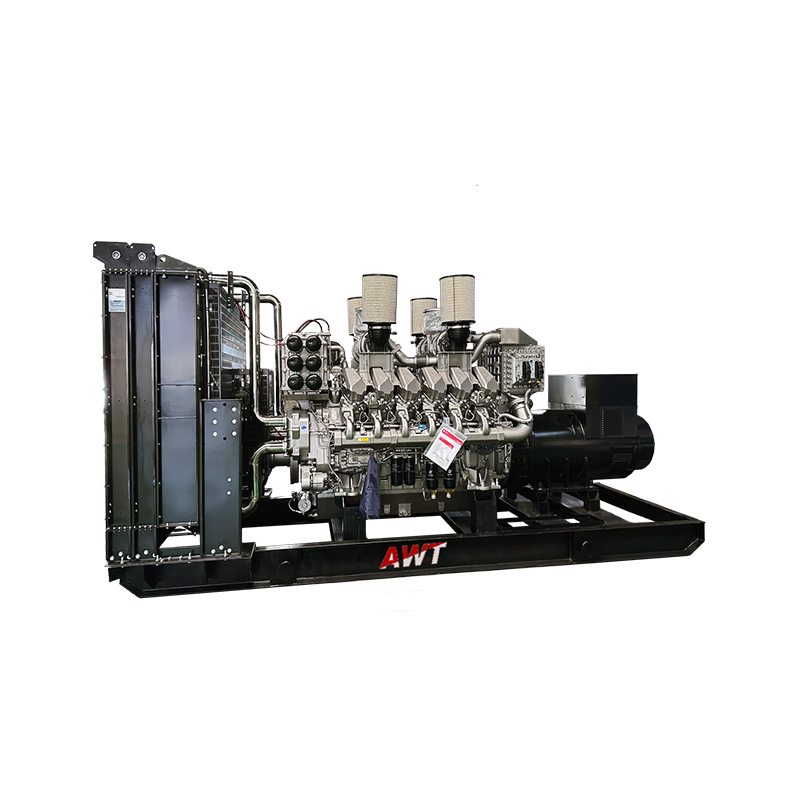

MTU-betriebene Dieselgeneratorsätze Diese Stromaggregate erfüllen die Industriestandards ISO 8528 und GB/T 2828 und sind mit authentischen MTU-High-End-Industriemotoren, hochpräzisen Vollkupfer-Bürstenmotoren ausgestattet. Produkt anzeigen → Yangzhou Aiweite Electromechanical Co., Ltd. baut seit 2008 Dieselgeneratorsätze für den Landgebrauch von 1 kVA bis 2.500 kVA und stellt MTU-basierte Pakete mit einer Auswahl an Gehäuseformaten, Generatoren und Steuerungsphilosophien zusammen.
MTU-Serien 1600, 2000 und 4000: Ausgangsbänder bei 50 Hz
Bei 50 Hz decken die drei MTU-Familien etwa 220 kVA bis über 3.000 kVA ab, genug für ein 400-Betten-Krankenhaus, ein Flughafenterminal oder eine Notstromschiene in einem Zementwerk, ohne auf parallel geschaltete Einheiten zurückgreifen zu müssen.
Die Verschiebung erklärt den größten Teil der Verhaltensunterschiede. Die Serie 2000 verwendet eine Bohrung von 130 mm und einen Hub von 150 mm, also 2,0 Liter pro Zylinder, was 15,9 Liter bei 8 V, 23,9 Liter bei 12 V und 31,8 Liter bei 16 V ergibt. Die Serie 4000 verfügt über eine Bohrung von 165 mm und einen Hub von 190 mm, 4,06 Liter pro Zylinder, was 32,5 Liter bei 8 V, 48,8 Liter bei 12 V, 65,0 Liter bei 16 V und 81,2 Liter bei 20 V ergibt. Die Serie 1600 ist der Vier- und Sechszylinder-Einstiegspunkt für Standorte, die die gleiche Steuerungsarchitektur bei geringerer Leistung benötigen.
1000 kVA – 2500 kVA Universal-Dieselgeneratorsätze Diese Ultra-Hochleistungs-Generatoren entsprechen den internationalen Standards ISO 8528 und GB/T 2828 und verfügen über hochwertige Hochleistungs-Industriemotoren, Vollkupfer- und Hochleistungs-Motoren. Produkt anzeigen → Mehr Liter pro kVA bedeuten zwei Dinge: einen niedrigeren mittleren effektiven Druck bei gleicher Leistung, was die Überholungsintervalle verlängert, und mehr rotierende Trägheit während der ersten Sekunden einer Stufenlast, bei der die vorübergehende Leistung gewonnen oder verloren wird.
Wichtige Spezifikationen, die in die Bestellung aufgenommen werden müssen
Die folgende Tabelle enthält die Auswahlliste, die über die Genehmigung eines Großprojekts entscheidet. Alles andere auf einem MTU-Datenblatt ist diesen acht Zeilen untergeordnet.
| Spezifikation | Typischer Wert | Warum es das Projekt entscheidet |
| Bewertungsbasis | COP, PRP oder ESP nach ISO 8528-1 | ESP deckt 200 Stunden im Jahr bei 70 Prozent Durchschnittslast ab; Dauerbetrieb mit ESP-Bewertung beschleunigt den Verschleiß. |
| Geschwindigkeit und Frequenz | 1.500 rpm at 50 Hz, 1,800 rpm at 60 Hz | Die Frequenz kann nach dem Bau nicht ohne eine neue Lichtmaschine und neue Reglereinstellungen geändert werden. |
| Steady-State-Ausgang | 400 oder 415 V dreiphasig, plus oder minus 1 Prozent Spannung | Antriebe mit variabler Geschwindigkeit und bildgebende Geräte benötigen das engere Ende des Bandes. |
| Vorübergehende Abweichung | Plus oder minus 15 Prozent Spannung bei einem 100-Prozent-Schritt, Wiederherstellung in 3 bis 5 Sekunden | Diese Zahl entscheidet darüber, ob die Überweisung unsichtbar ist oder auf der UPS-Seite angezeigt wird. |
| Spezifischer Kraftstoffverbrauch | 195 bis 215 g/kWh bei Nennlast | Bei 1.600 kW Leistung beträgt die Spanne 375 bis 415 Liter pro Stunde. |
| Lichtmaschine | IEC 60034-1, Isolierung der Klasse H mit Temperaturanstieg der Klasse F | Eine Erhöhung der Klasse F gegenüber einer Isolierung der Klasse H lässt thermischen Spielraum für Standorte mit einer Umgebungstemperatur von 40 Grad. |
| Emissionen | EU-Stufe IIIA oder Stufe V gemäß Verordnung (EU) 2016/1628 oder US EPA Tier 4 Final | Die Stufe entscheidet, ob das Paket SCR, einen Partikelfilter oder keines von beidem benötigt. |
| Gehäuse und Masse | IP23 offenes Set, IP44 oder besser im Container, 12 bis 16 Tonnen bei 2.000 kVA | Krankapazität und Straßengenehmigungen sind oft die am längsten laufenden Punkte im Projekt. |
Lastaufnahme und Motorstart: Wo große Anlagen versagen
Ein Gerät mit einer Nennleistung von 2.000 kVA und einem Leistungsfaktor von 0,8 liefert 1.600 kW Wirkleistung, und die Last, die darüber entscheidet, ob es sauber startet, ist normalerweise ein Motor und nicht der gesamte Standort.
ISO 8528-5 klassifiziert die Lastaufnahme von G1 bis G3. G1 stellt keine Anforderungen an die transiente Abweichung, G2 ist die kommerzielle Standardeinstellung und G3 gilt dort, wo die Spannungs- und Frequenzhüllkurve eng gehalten werden muss, weil die Last kritisch ist. Spezifikationen für Rechenzentren, Krankenhäuser und Flughäfen werden fast immer in G3 geschrieben, unabhängig davon, ob der Standort dies benötigt oder nicht, und die zusätzlichen Kosten fallen eher an die Lichtmaschine als an den Motor.
- Bei einem direkt angeschlossenen Motor ist das 2,5- bis 3-fache seiner kW-Nennleistung in kVA einzukalkulieren, wenn das Gerät ihn starten muss, während andere Lasten transportiert werden.
- Stern-Dreieck- und Softstarter reduzieren den Einschaltstrom auf etwa ein Drittel des Gleichstroms, wodurch der Generator um eine volle Baugröße entlastet werden kann.
- Schalten Sie zuerst den größten Motor ein, dann den Rest, und die Frequenzwiederherstellung bleibt bei einer G2- oder G3-Maschine innerhalb von 5 Sekunden.
Der einzige zuverlässige Beweis ist eine Lastbankstudie. Fragen Sie nach der transienten Wellenform bei 25, 50, 75 und 100 Prozent Stufenlast, bevor das Gerät das Werk verlässt, nicht erst, nachdem es am Standort angekommen ist.
Kraftstoff, Emissionen und Betriebskosten bei 2.000 kVA
Ein 2.000-kVA-Aggregat mit 1.600 kW und 200 g/kWh verbrennt 320 kg Diesel pro Stunde. Bei einer Dichte von 0,84 kg pro Liter sind das etwa 380 Liter pro Stunde oder 76.000 Liter bei 200 Stunden Standby-Tests und Ausfällen in einem Jahr.
Die Emissionen werden durch die Anwendung bestimmt, nicht durch den Motor. Gemäß der Verordnung (EU) 2016/1628 müssen nicht für den Straßenverkehr bestimmte Stromerzeuger über 560 kW die Stufe V erfüllen, was bei Paketen der Serie 4000 im Allgemeinen selektive katalytische Reduktion und einen Partikelfilter bedeutet. Für Notfallgeräte mit geringer Betriebszeit gelten nationale Ausnahmeregelungen und nicht die Verordnung selbst. Daher muss der Grenzwert bestätigt werden, bevor die Gehäusekonstruktion eingefroren wird.
Container, Silent, Open oder Trailer: Passend zum Standort
Das Strukturformat und nicht die Motormarke entscheidet darüber, wie ein großes Paket den Standort erreicht und wie lange es dort überlebt.
Containerpakete sind in der Regel die richtige Lösung für Anlagen, Infrastrukturprojekte und Notstromeinsätze, da sie getestet und mit bereits integrierten Belüftungs-, Kabeleinführungs- und Brennstoffanschlüssen geliefert werden. Die gleiche Ausgabe wird über angegeben Branchen mit sehr unterschiedlichen Leistungsprofilen, von der Wasseraufbereitung bis hin zu Telekommunikationsstandorten, weshalb die Gehäuseentscheidung getroffen werden sollte, bevor die Motorleistung festgelegt wird.
Container-Dieselgeneratorsätze Container-Generatoren entsprechen den Industrienormen ISO 8528 und verwenden standardmäßige 20-Fuß-/40-Fuß-Containergehäuse, die auf offenen Hochleistungseinheiten basieren. Vorbereitet mit kompletter... Produkt anzeigen → Dokumentation und Überprüfung vor dem Versand
Fünf Dokumente entscheiden darüber, ob ein großes MTU-Paket ohne Streit vor Ort beauftragt werden kann.
- Ein Werkstestbericht bei 25, 50, 75, 100 und 110 Prozent Last, mit beigefügten Spannungs- und Frequenzspuren.
- Typprüfzeugnisse für den Generator nach IEC 60034-1 und das Motoremissionszertifikat für die entsprechende Stufe.
- Ein Bauschaltplan, dessen Klemmennummerierung mit der physischen Schalttafel übereinstimmt.
- Kraftstoff-, Abgas- und Belüftungszeichnungen, die den Druckabfall bei Nennluftstrom des Geräts zeigen.
- Eine Liste der Steuerungssystempunkte, die die Übertragungslogik, Alarmsollwerte und Fernsignalisierung umfasst.
Käufer, die eine Bewertung außerhalb des Standardbereichs, eine bestimmte Lichtmaschine, eine individuelle Steuerungsphilosophie oder ein eigenes Branding benötigen, können auf die des Herstellers zurückgreifen OEM und ODM Route statt eine Katalogerstellung zu akzeptieren. Die mechanische Plattform bleibt von 1 kVA bis 2.500 kVA gleich; Die Variation findet sich im Bedienfeld, im Gehäuse und im Kraftstoffsystem.
Praktische Fragen von Projektteams
Wie viel kVA benötigt eine 1.200-kW-Standortlast?
Durch den Leistungsfaktor dividieren und dann die Marge hinzufügen. Eine Last von 1.200 kW bei einem Leistungsfaktor von 0,8 benötigt 1.500 kVA, daher passt ein Set mit einer PRP-Leistung von 1.500 kVA und einer ESP-Leistung von 1.800 kVA. Vergleichen Sie dann den Generator mit dem größten Motor: Ein 250-kW-Direktstart erfordert eine Übergangskapazität von etwa 625 kVA.
Welche Abgasnorm gilt für einen großen Notstromgenerator?
Es hängt von der Gerichtsbarkeit und den jährlichen Betriebsstunden ab, nicht von kVA. Gemäß der Verordnung (EU) 2016/1628 müssen nicht für den Straßenverkehr bestimmte Stromerzeuger über 560 kW die Stufe V erfüllen, normalerweise mit SCR und einem Partikelfilter, während Notstromaggregate für niedrige Betriebsstunden unter nationale Ausnahmen fallen, die schriftlich bestätigt werden müssen.
Ist eine Einstellung von 1.500 U/min oder 1.800 U/min besser?
Beides ist isoliert nicht besser: 1.500 U/min liefern 50 Hz und 1.800 U/min liefern 60 Hz, sodass es innerhalb eines Marktes keine Wahl gibt. Das 50-Hz-Paket läuft zwischen den Überholungen in der Regel länger, da die Kolbengeschwindigkeit und der Verschleiß pro Betriebsstunde geringer sind.
Wie viel Brennstoff sollte für ein 2.000-kVA-Gerät gespeichert werden?
Bei rund 380 Litern pro Stunde bei voller Leistung werden für einen 8-Stunden-Betrieb 3.040 Liter benötigt. Ein 4.000-Liter-Tagestank plus ein Großtank decken einen realistischen Ausfall ab, und viele Brandschutzbestimmungen beschränken Tagestanks in Innenräumen auf diese Größe, erfordern jedoch einen umschlossenen, belüfteten Raum.
Die Spezifikationsarbeit für ein großes MTU-Paket konzentriert sich auf vier Zahlen: die Bewertungsbasis nach ISO 8528-1, die Lastakzeptanzklasse nach ISO 8528-5, den spezifischen Kraftstoffverbrauch bei Nennlast und die transiente Spannungsabweichung bei einem 100-Prozent-Schritt. Machen Sie diese vier richtig und der Rest des Pakets folgt. Wenn man sie falsch versteht, kann kein noch so großer Hubraum das Projekt retten.
